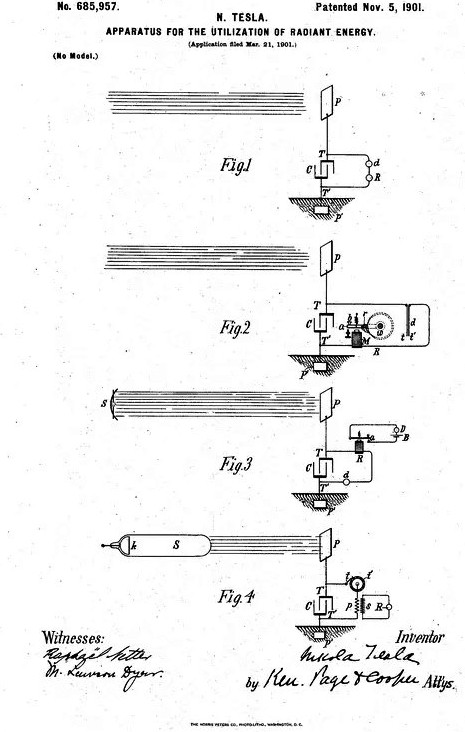

Радиант - реакция металлической поверхности на перпендикулярное (радиантное) импульсное электрическое поле проявляющееся в виде наведения на металлическую поверхность статического электрического потенциала. Первые опыты с радиантом проводил Никола Тесла, облучая алюминиевые пластины ультрафиолетом, затем рентгеном и катодными лучами, при этом наблюдая на них появление постепенно увеличивающего, почти без ограничений электрического потенциала. Ему удавалось заряжать пластины до сотен тысяч вольт и сливать это заряд в слюдяной конденсатор, о чем подробнее сказано в патенте Тесла 685957
Уточняющие эксперименты говорят о том, что при облучении, например, ультрафиолетом гладкой металлической поверхности на ней появляется положительный потенциал и связан он с фотоэффектом в металле. Кванты жесткого УФ выбивают с поверхности металла электроны, которые в вакууме уходят практически беспрепятственно, в свободное пространство, а в воздухе соединяются с молекулами воздуха, но до бесконечности этот процесс не происходит, так как металлическая пластина приобретает положительный заряд, который не дает отрицательно заряженным электронам, покидать поверхность металла
Существует понятие - красная граница фотоэффекта, это та длинна волны или частота, минимальное значение энергии кванта которой способно выбивать из определенного металла электроны, приводя к заряду пластины, т.е. явлению фотоэффекта. Например, для серебра красная граница фотоэффекта 250 нм.
Есть школьная задача по этой теме
-"До какого потенциала зарядится уединенный металлический шарик при облучении его ультрафиолетовым светом с длиной волны 220 нм, если работа выхода электронов из металла 4,5 эВ"
Ответ 1.2 Вольта, которые являются своего рода задерживающим потенциалом, мешающим дальнейшему выходу электронов из металла.
Очевидно несоответствие с тем, что говорил Тесла, но здесь мы имеет дело с жестким ультрафиолетом, а Тесла в лаборатории пользовался более высокоэнергетическими лучами - рентгеном, а при экспериментах в естественных условиях принимал также достаточно высокоэнергетические лучи, поэтому добивался значительных напряжений
Радиант при работе с переменными электрическими полями несколько более сложное явление. Чем отличается радиант от фотоэффекта объясняет Александр Романов, а также отвечает на вопрос, который задавал такой деятель как Сергей Севастьянов.
Вопрос:
- "Здравствуйте.
Проводил эксперименты по прилагаемой схеме
В патенте сказано, что конденсатор может заряжаться до крайне высоких напряжений,
однако описанного в патенте результата достичь не удается.
Нашел школьную задачку по этой теме про фотоэффект, вот она
https://blog-fiz.blogspot.ru/2013/05/kvantovie-svoystva-sveta-do-kakogo-ponenciala-zaryaditsya-sharik-pri-obluchenii-ego-ultrofioletovim-svetom.html
и пришел к выводу, что в чистом виде мы имеем дело просто с фотоэффектом и возможностью заряжать конденсатор
в зависимости от длинны волны и облучаемого материала до небольших значений порядка 1-3 вольта.
При этом происходящий процесс понятен.
УФ излучение выбивает электроны из облучаемой пластины, но они затягиваются назад напряжением заряда этой пластины.
Однако в школьной задачке не говорится о влиянии воздуха.
Воздух должен повышать заряжаемое напряжение, так как облучение уже электронами воздуха будет его ионизировать,
при этом молекулы будут приобретать отрицательный заряд, а пластина положительный.
Мысль которая еще не проверялась заключается в следующем.
А если поставить рядом с облучаемой пластиной вентилятор?
Вероятно ионизированные молекулы воздуха будут улетать от пластины и пластина будет получать больший по напряжению заряд.
Второй предполагаемый момент.
В патенте сказано о хорошо полированной и покрытой тонким слоем лака поверхности.
Что это даст?
Есть предположение, что в этом случае лаковая прослойка будет предотвращать обратный захват заряда.
И далее. Безусловно напряжение на конденсаторе будет, как и говорил Александр Романов, мерится не только между пластинами, но и между землей и пластинами,
в частности между облучаемой пластиной и землей.
Основной вопрос в том, будет ли работа данной установки приводить к появлению того же самого радианта, что и радиант с использованием ВВ резонатора с цилиндрическим конденсатором на макушке?
Верны ли мысли про необходимость лакировать поверхность и сдувать заряды вентилятором?
Действительно ли заряд конденсатора может достигать сотен, тысяч и десятков тысяч вольт по такой схеме?"

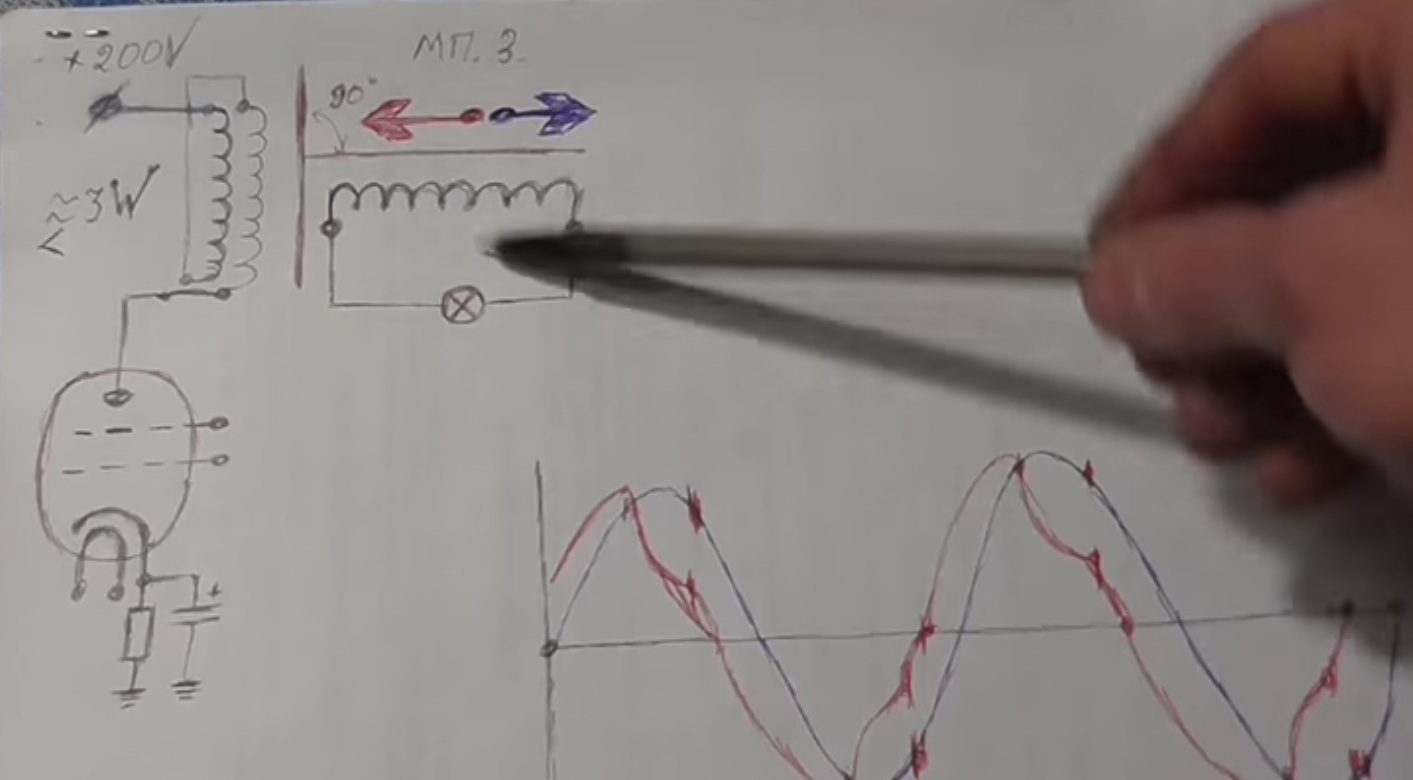

ДЛR#299. Отличие фотоэффекта от радианта
Как говориться в видео выше радиантный эффект возможен как при воздействии на металл высокочастотных электромагнитных волн (при фотоэффекте), так и при воздействии низкочастотных волн радиодиапазона, но только при их импульсном воздействии или АМ модуляции радиосигнала, при этом оказывается возможным получать как положительный заряд, так и отрицательный, в классическом исполнении заряд облучаемой металлической пластины положительный. Если зарядить металлическую пластину статикой от непрерывно работающего тесла качера не представляется возможным, то при АМ модуляции качера заряд металлической пластины, расположенной перпендикулярно полю макушки качера возможен. Александр Романов подробно рассказывает про радиант в своем видео
Лабораторная установка на базе Трансформатора Тесла для получения и изучения радиантной энергии
Радиант ч1
Демонстрация эффекта зарядки конденсатора
Радиант ч2
Эффект изучался с использованием качера с АМ модуляцией искрой, проходящей от макушки качера и заземляющим проводом (включен последовательно с резистором)
АМ модуляция качера разрядником и радиант
|
При АМ модуляции удалось зарядить конденсатор 100нФ подключенный к радиантному разряднику до + 187 Вольт |
Без АМ модуляции, при чистом синусе конденсатор зарядился до - 11 вольт |
 |
 |
Еще один вариант получения АМ модуляции достаточно экзотическим, но простым способом описывает Романов. Для этого достаточно изменить направление намотки индуктора
Модуляция и способы получения
Особенности работы автогенераторов и качеров
Однако основной из простых и более стабильный способ модуляции качера это модуляция по питанию, то есть просто подключение качера к генератору меандра с регулируемыми частотой, длительностью и скважностью импульсов. Подробнее расписано в Генераторы пачек импульсов
Проверенная и рабочая схема АМ модулированного качера 433 кГц на 110мм трубе
В схеме использован классический несимметричный мультивибратор на двух транзисторах кт315б, в котором осуществлена регулировка длительности и скважности импульсов и соответственно их частоты. Сигнал с выхода мультивибратора поступает на драйвер управления полевых транзисторов IR2153D, на котором корректируется форма сигнала, до предела увеличивается крутизна меандра и его напряжение и сигнал улучшенной формы поступает на затвор полевого транзистора MXP43P9AE. Транзистор в открытом состоянии имеет сопротивление канала 0.09 Ом и выдерживает ток до 120 ампер, что позволяет управлять практически любыми по мощности качерами, однако с напряжениями питания не более 35 вольт. Осциллограмма поля и напряжения питания такого качера будет выглядить так

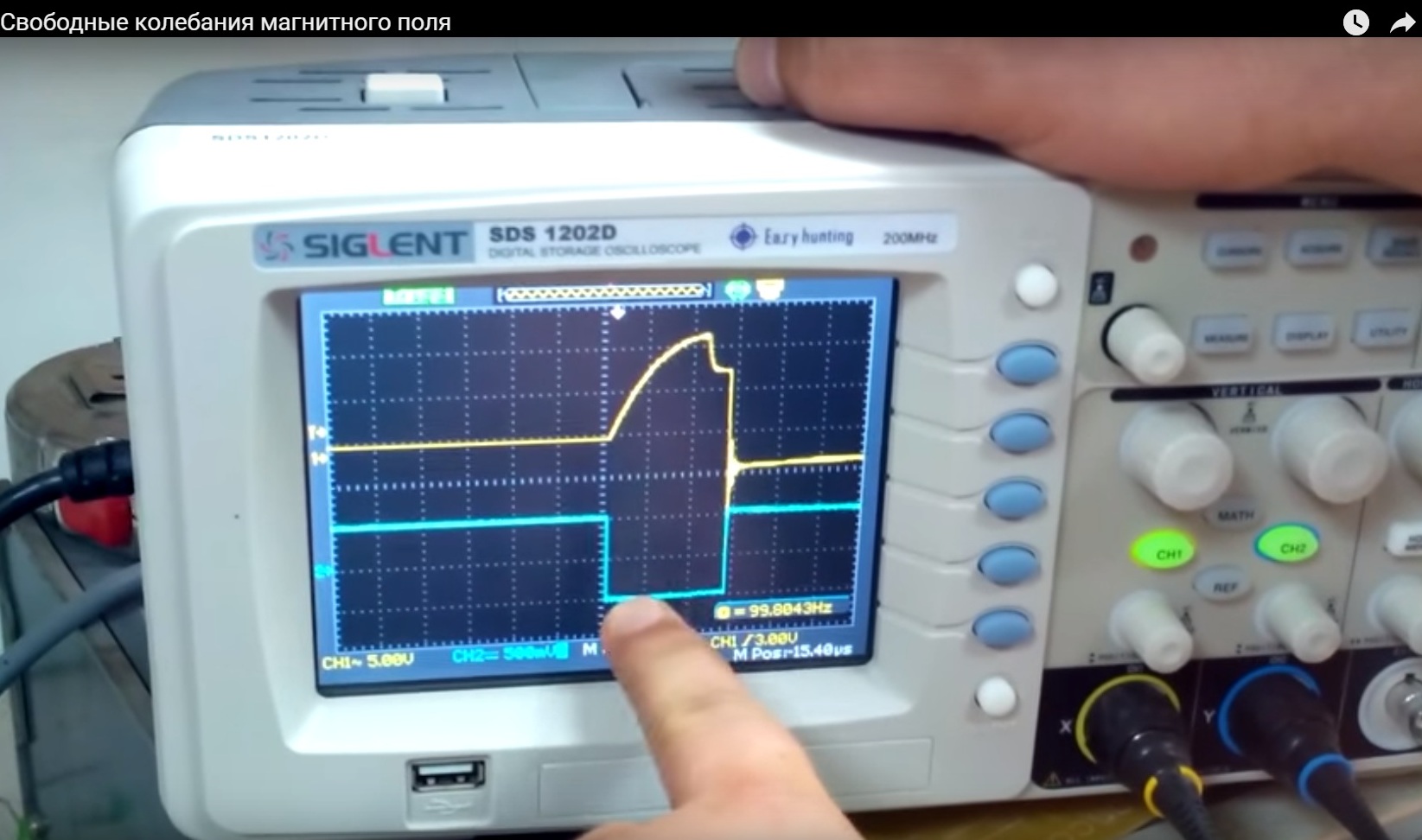

регулируемая АМ модуляция качера 450 кГц
регулируемая АМ модуляция качера 450 кГц. Осуществляется включением-выключением питания. Ключом является полевой транзистор. Задающий генератор - мультивибратор с регулируемой длительностью и скважностью. Драйвер IR2153. На осциллограммах видно 3 этапа: набор энергии резонатором, установившийся режим - режим качера, пассивный режим - сброс энергии с резонатора
